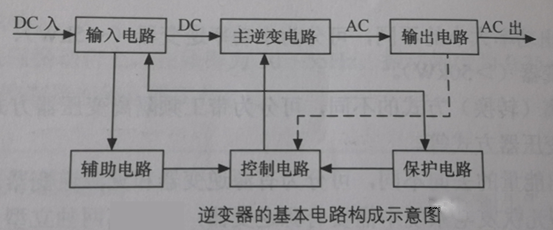

逆變器的基本電路構成由輸入電路、輸出電路、主逆變開關電路、控制電路、輔助電路、保護電路。

1)輸入電路：為主逆變電路提供可確保其正常工作的直流工作電壓。

2)主逆變電路：是逆變裝置的核心，該電路通過電力電子開關的導通與關斷，來完成逆變的功能。分隔離式和非隔離式。

3)輸出電路：對主逆變電路輸出的交流電波形、頻率、電壓、電流的幅值和相位等進行修正、補償、調理。

4)控制電路：為主逆變電路提供一系列的控制脈沖來控制逆變開關器件的導通與關斷，配合主逆變電路完成逆變功能。

5)輔助電路：將輸入電壓變換成適合控制電路工作的直流電壓。它包含各自檢測電路。

6)保護電路：主要有輸入過欠壓保護，輸出過欠壓保護，過流保護，短路保護，孤島保護等。

逆變器將直流電轉變?yōu)榻涣麟姷霓D(zhuǎn)換過程示意圖：（半導體功率開關器件在控制電路的作用下以1/100s的速度開關，將直流切斷。）

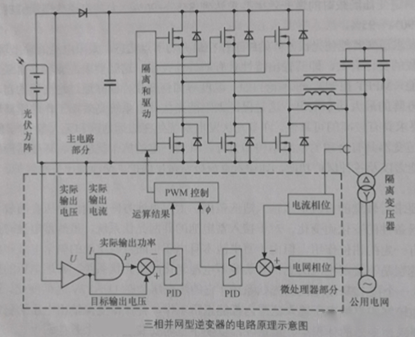

三相并網型逆變器的電路原理：（一般是電流源型逆變器）

如上圖，電路分為主電路和微處理器電路兩個部分，主電路主要完成DC-DC-AC的變換和逆變器過程，微處理電路主要完成系統并網的控制過程。系統并網控制的目的是使逆變器輸出的交流電壓值、波形、相位等維持在規定的范圍內，因此微處理器控制電路主要完成電壓、相位實時監測，電流相位反饋控制，光伏方陣最大功率跟蹤以及實時正弦波脈寬調制信號發生等內容。
